وایرشو تک R&S مدل E2508 سایز ۲٫۵ میلیمتر مربع
R&S E2508 Single Insulated Wire Ferrule 2.5 mm²
معرفی وایرشو تک R&S مدل E2508

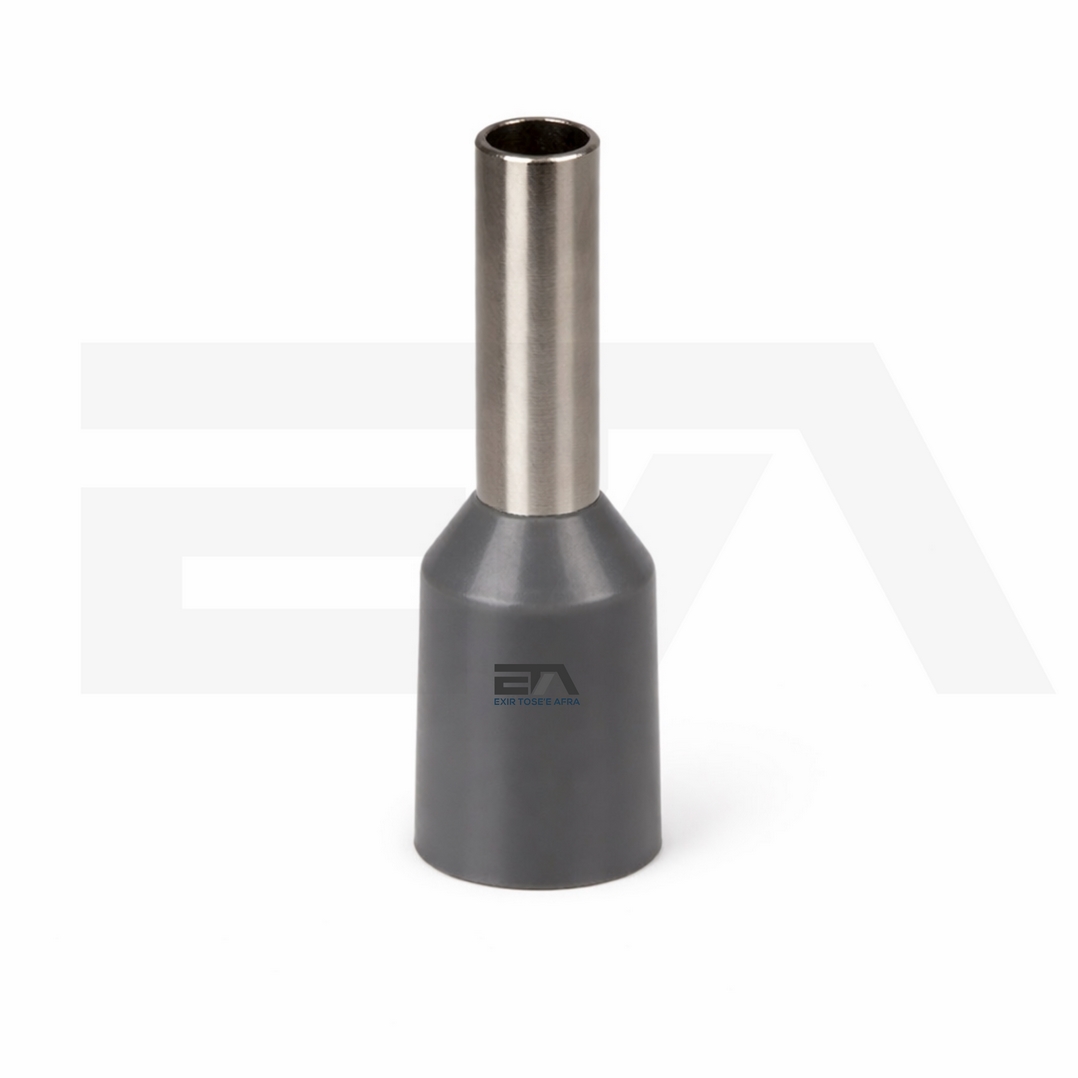

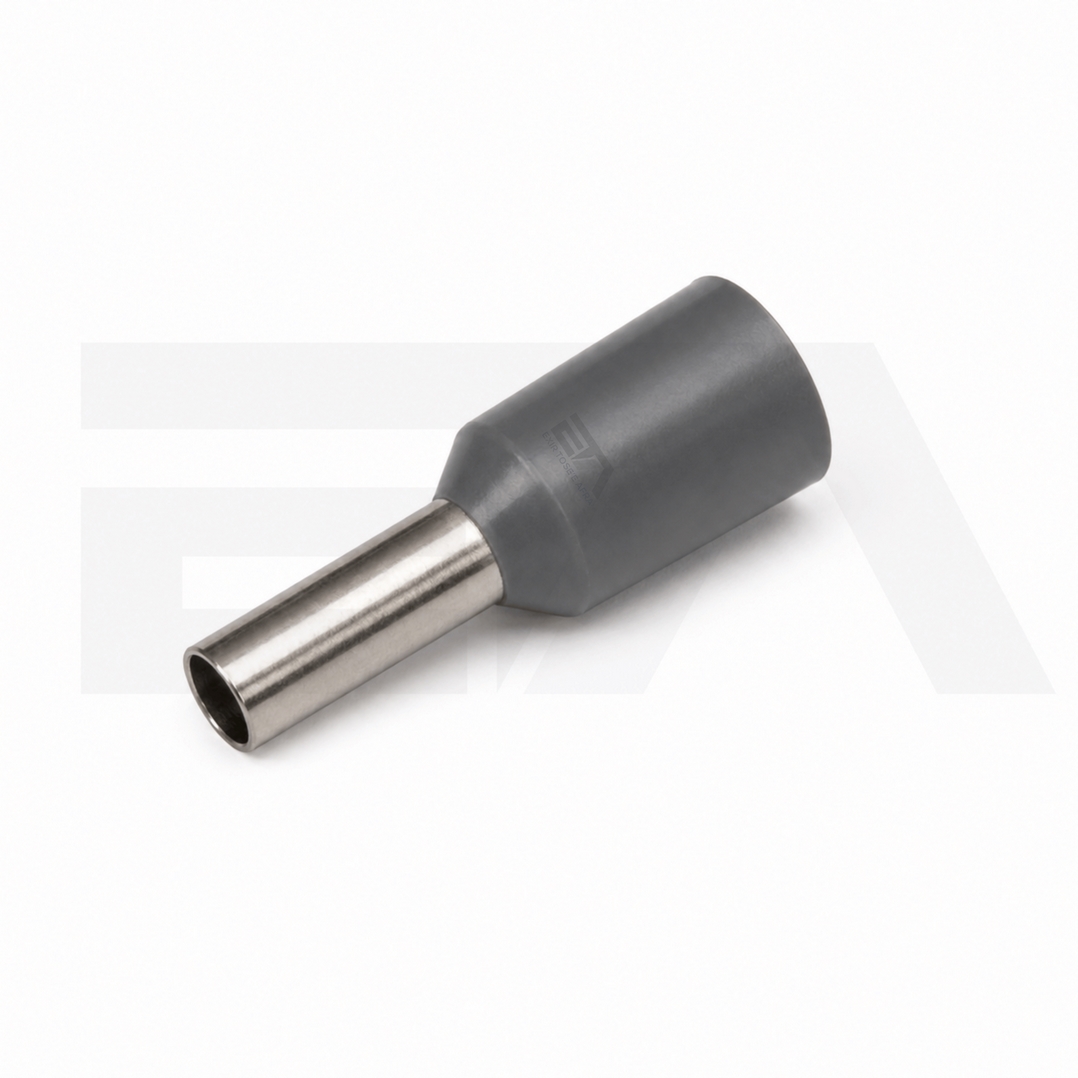

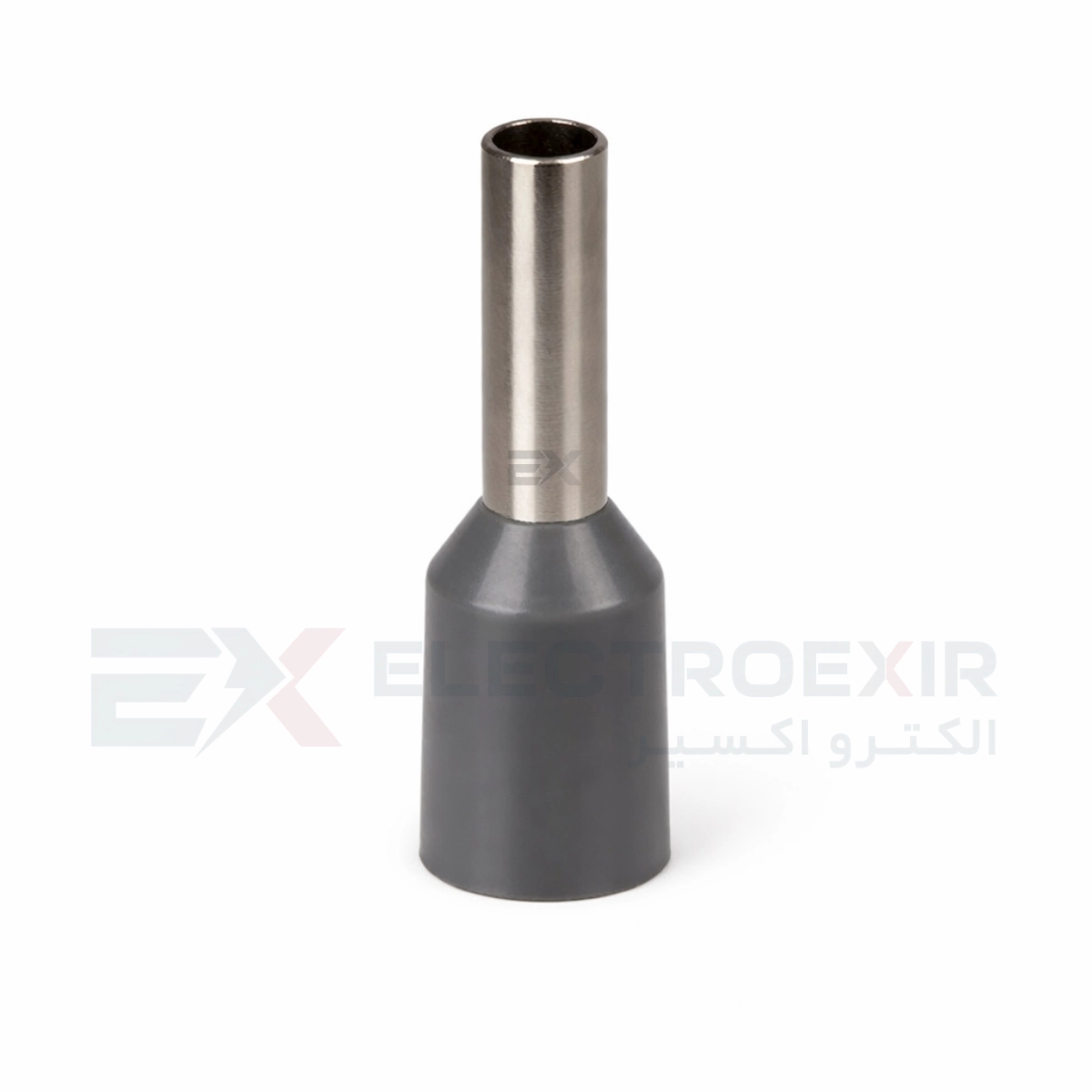

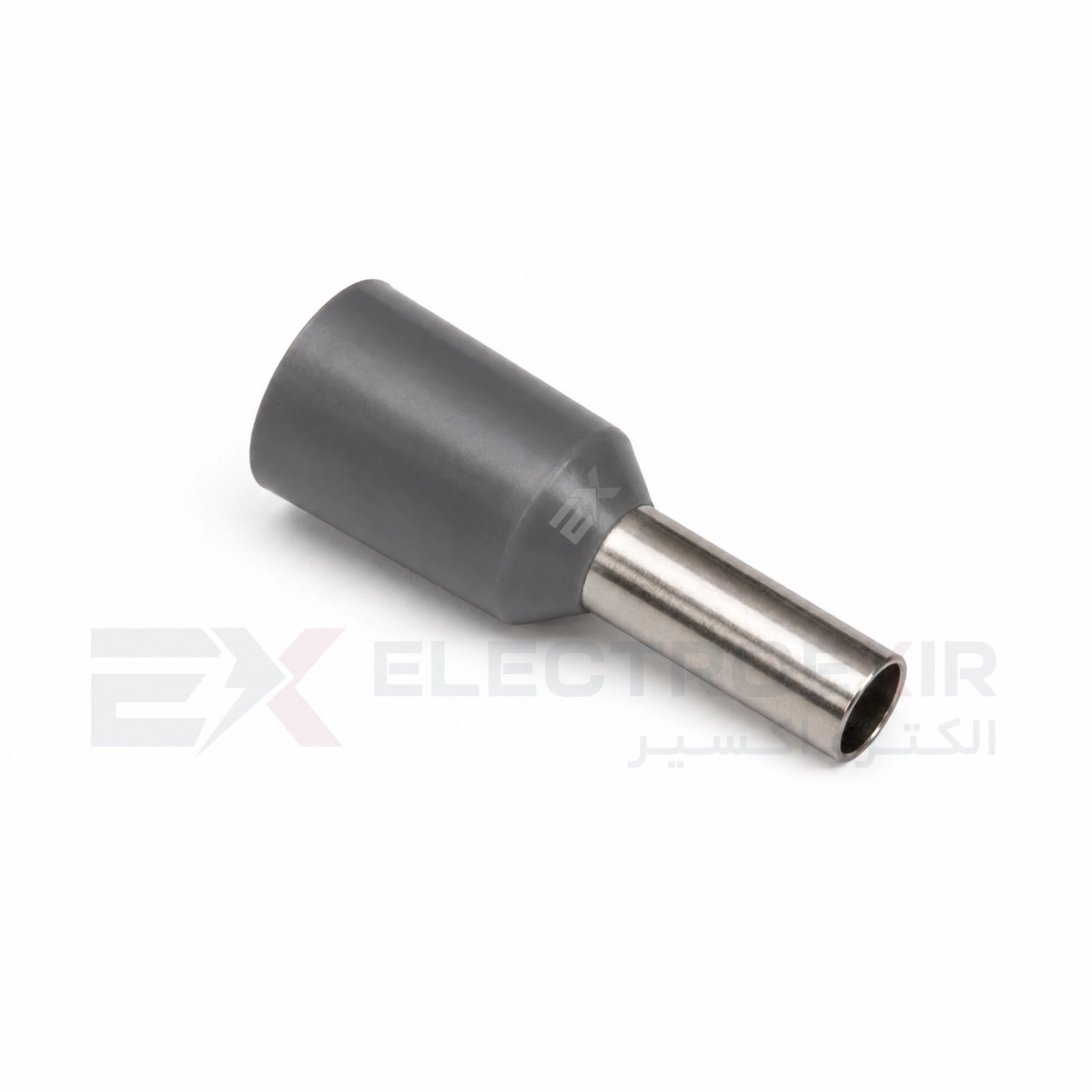

وایرشو تک R&S مدل E2508 برای انتهای یک سیم افشان با سطح مقطع ۲٫۵ میلیمتر مربع به کار میرود. بخش فلزی وایرشو پس از پرس با ابزار مناسب، رشتههای سیم را کنار هم نگه میدارد تا قرارگیری آنها در ترمینال سازگار منظمتر شود. این مدل از نوع تک است و برای اتصال همزمان دو سیم طراحی نشده است.
ویژگیهای وایرشو تک ۲٫۵ R&S
- مناسب یک سیم افشان با سطح مقطع اسمی ۲٫۵ میلیمتر مربع.
- هادی مسی با روکش قلع و یقه عایق خاکستری.
- کمک به جلوگیری از پراکندگی رشتههای انتهای سیم هنگام نصب.
- قابل استفاده در سیمکشی تابلوهای برق و مدارهای کنترلی، با رعایت مشخصات ترمینال.
مشخصات فنی
| برند | R&S — آر اند اس |
|---|---|
| مدل | E2508 |
| نوع | وایرشو تک، دارای یقه عایق |
| سطح مقطع سیم | ۲٫۵ میلیمتر مربع |
| جنس بخش هادی | مس |
| پوشش بخش هادی | قلع |
| رنگ یقه عایق | خاکستری |
| تعداد در بسته | ۱۰۰ عدد |
نکات انتخاب و پرس وایرشو
سایز وایرشو را بر اساس سطح مقطع سیم انتخاب کنید؛ قطر روکش سیم معیار انتخاب نیست. برای این مدل، انبر پرسی لازم است که محدوده کاری آن شامل ۲٫۵ میلیمتر مربع باشد. تناسب شکل و ابعاد وایرشوی پرسشده با محل ورود سیم در ترمینال نیز باید بررسی شود.
طول لختکردن سیم را مطابق مشخصات وایرشو و ترمینال تعیین کنید و مراقب باشید رشتههای هادی هنگام لختکردن آسیب نبینند. پس از پرس، اتصال را از نظر لقبودن، خروج رشتهها و تغییر شکل نامناسب بررسی کنید. انتخاب سایز درست بهتنهایی جای پرس صحیح را نمیگیرد.
برای مشاهده سایزهای دیگر به دسته وایرشو تک و دوبل و برای انتخاب ابزار به دسته انبر پرس وایرشو مراجعه کنید.
پرسشهای متداول
آیا E2508 برای همه سیمهای کوچکتر از ۲٫۵ میلیمتر مربع مناسب است؟
این مدل برای سطح مقطع اسمی ۲٫۵ میلیمتر مربع عرضه میشود. عبارت «تا ۲٫۵» بهتنهایی مجوز استفاده برای هر سیم کوچکتر نیست؛ سایز وایرشو و ابزار پرس باید با سطح مقطع سیم تطبیق داشته باشند.
آیا میتوان دو سیم را داخل این وایرشو قرار داد؟
مدل E2508 از نوع تک است. برای اتصال دو سیم، باید وایرشوی دوبل متناسب با سطح مقطع هر سیم انتخاب شود و ترمینال نیز چنین اتصالی را مجاز بداند.
آیا این وایرشو به تمام ترمینالها میخورد؟
خیر؛ پذیرش سیم دارای وایرشو، سطح مقطع قابل اتصال و طول موردنیاز باید با مشخصات سازنده ترمینال تطبیق داده شود.
خرید وایرشو تک R&S E2508 از الکترو اکسیر

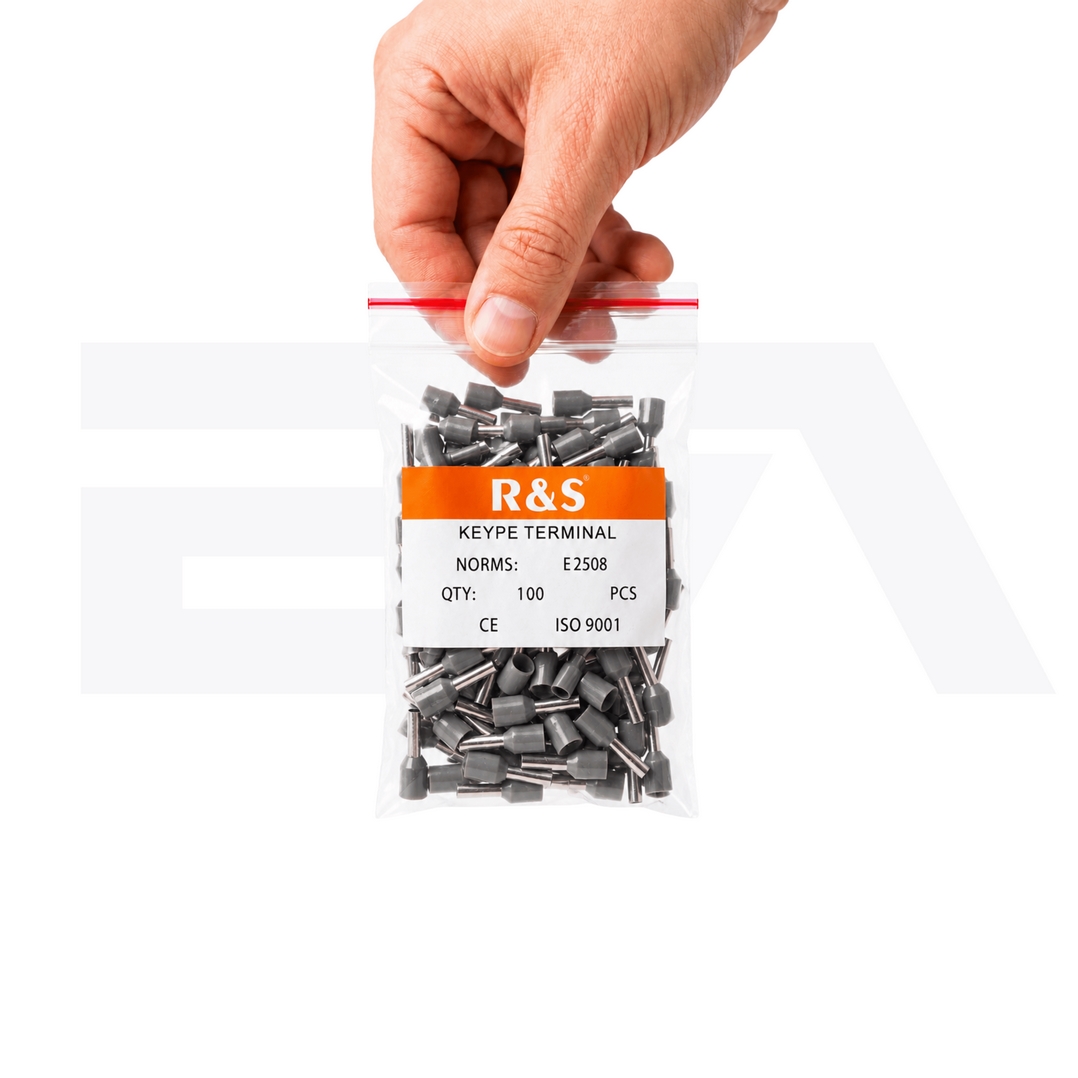

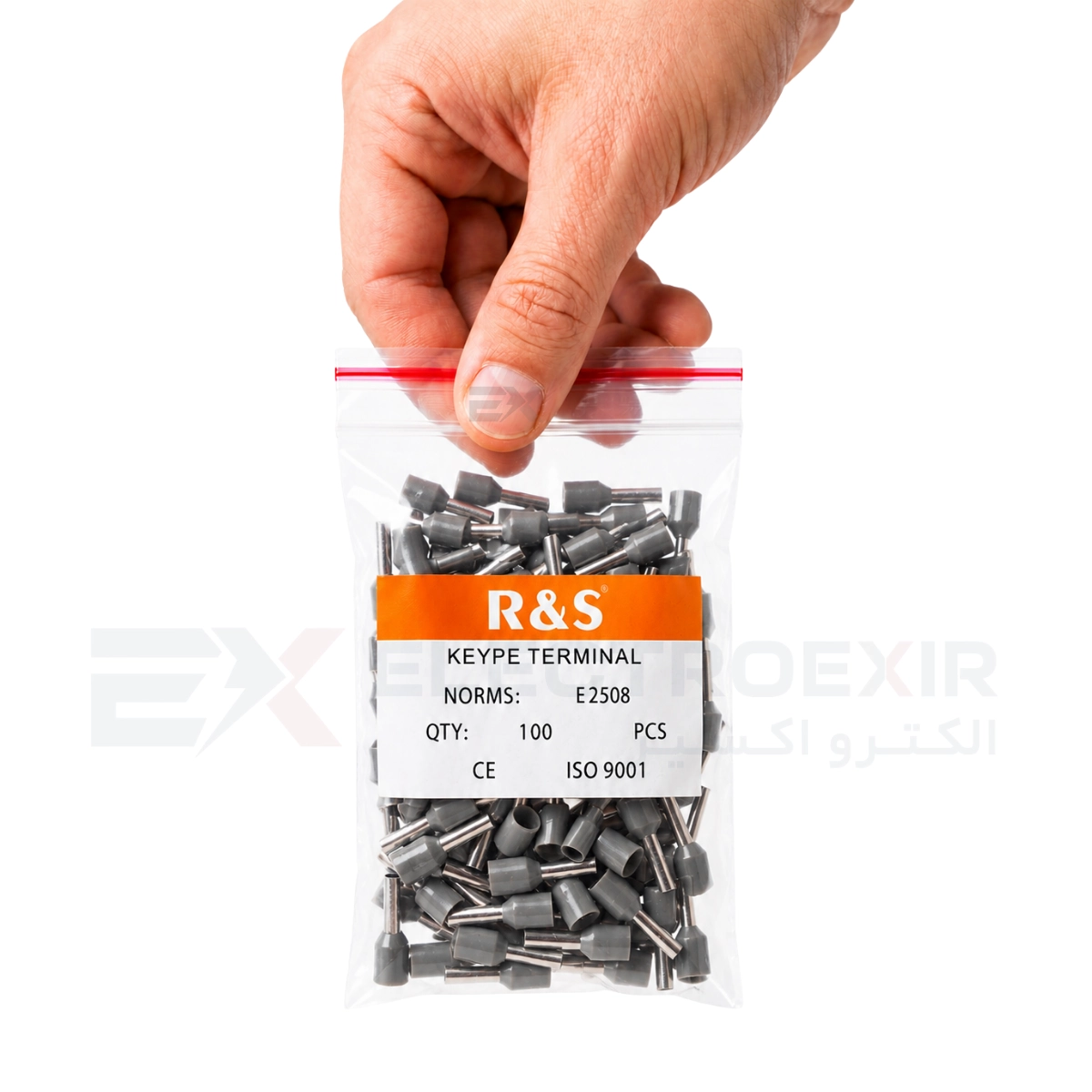

این محصول در بسته ۱۰۰عددی عرضه میشود. قیمت و موجودی روز را در همین صفحه بررسی کنید و تعداد بستههای موردنیاز را هنگام ثبت سفارش مشخص کنید. برای استعلام خرید عمده با واحد بازرگانی اکسیر توسعه افرا به شماره 09961305001 تماس بگیرید.
